美国DataPhysics DP900 动态信号分析仪,振动与噪声,模态分析,FFT频谱分析,微振动测量,振动检测,振动监测,噪声测量,旋转机械振动分析(进口 数据物理 SignalCalc)

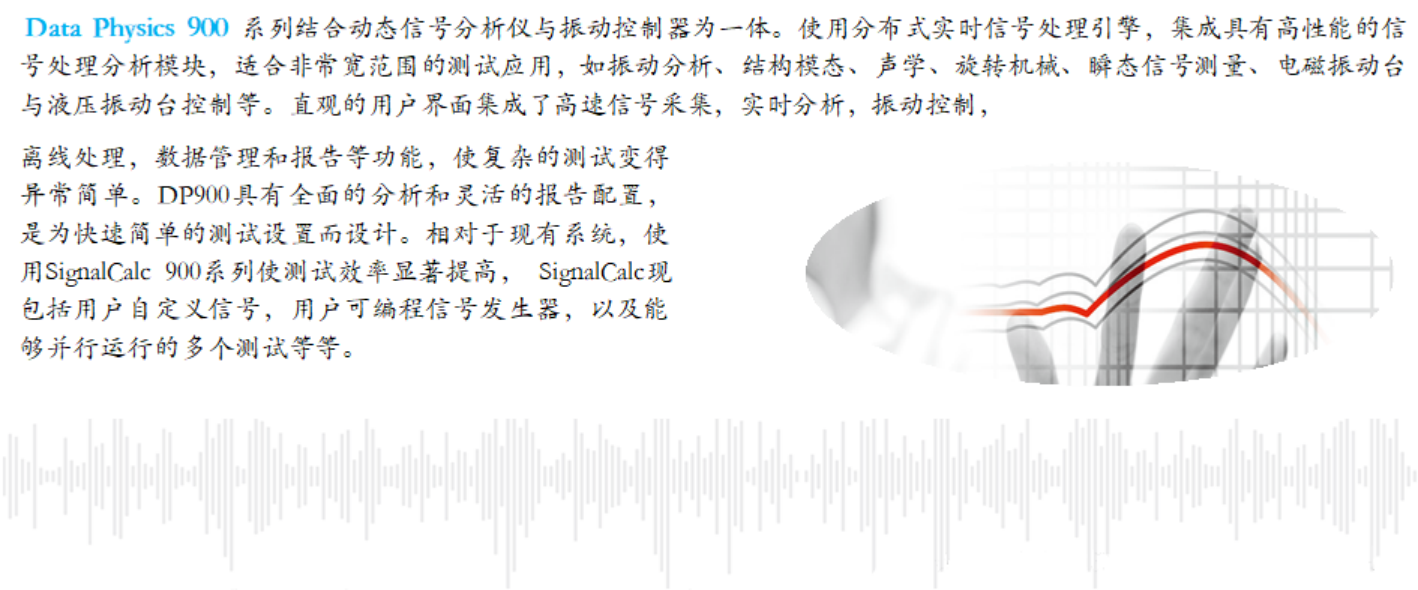

    900系列动态信号分析仪使用分布式实时信号处理引擎，集成具有高性能的信号分析模块，适合**宽范围的测试应用，如结构、振动、声学和瞬态信号测量等。直观的用户界面集成了信号采集，实时分析，离线处理，数据管理和报告等功能，使复杂的测试变得异常简单。

    DP900具有全面的分析和灵活的报告配置，是为快速简单的测试设置而设计。相对于现有系统，使用SignalCalc 900系列使测试效率显著提高。SignalCalc现包括用户自定义信号，用户可编程信号发生器，以及能够并行运行的多个测试等。

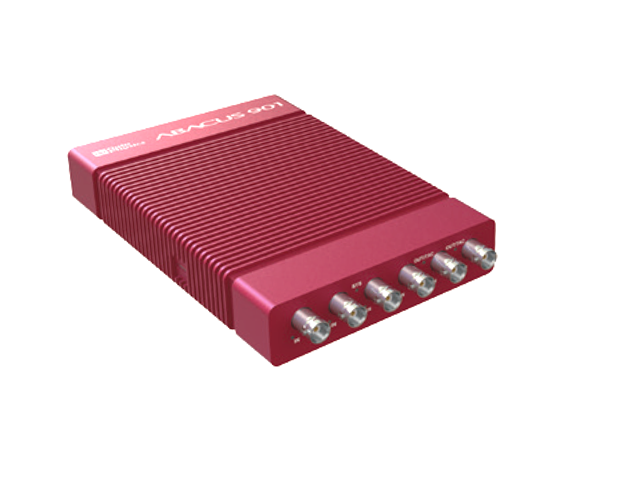

Abacus 901

    901是一个超便携的测试系统，有六个通道非常适合现场使用。多个901系统也可以合并为更大的测试系统。

• 6个输入/输出通道
• 自然冷却，消除了风扇噪声
• 以太网供电

Abacus 906

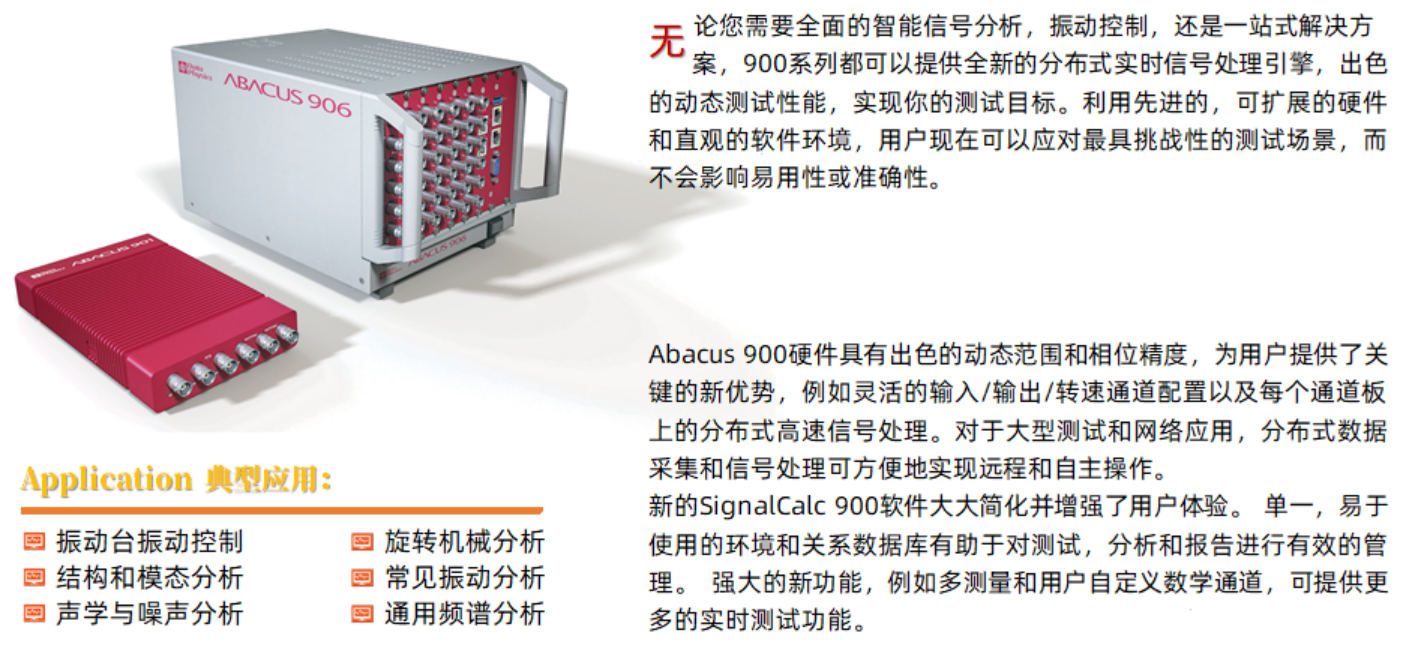

    906使用一个紧凑坚固的机箱，可以用于实验室和现场应用。可以将901和多个906系统组合起来创建更大的系统。

• 每机箱支持36个输入/输出
• 安静模式，适合声学应用
• 灵活的输入/输出配置

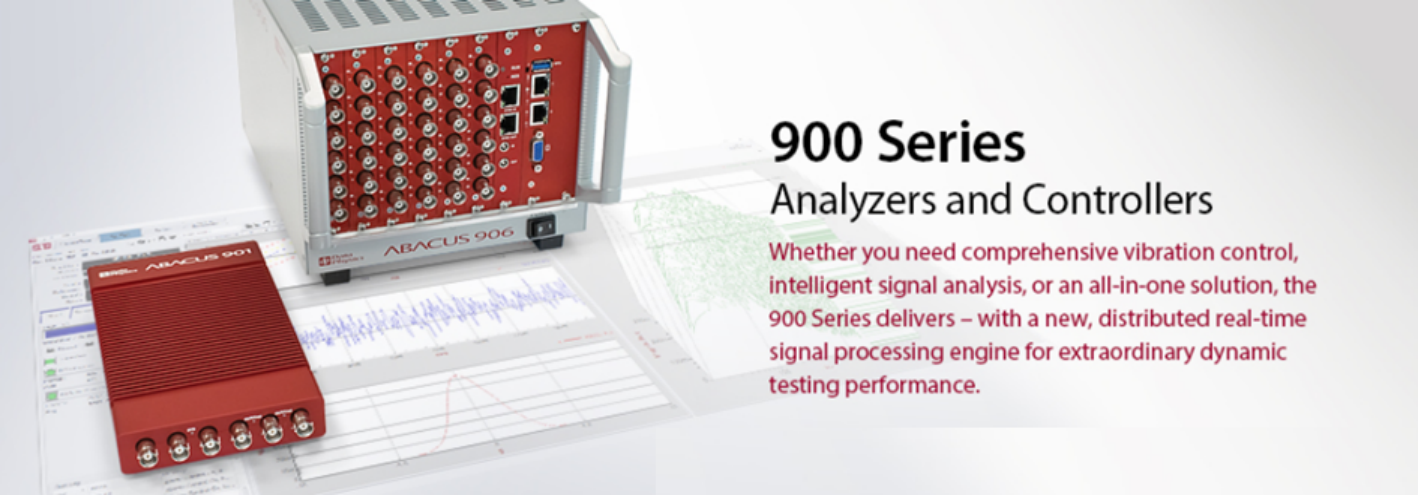

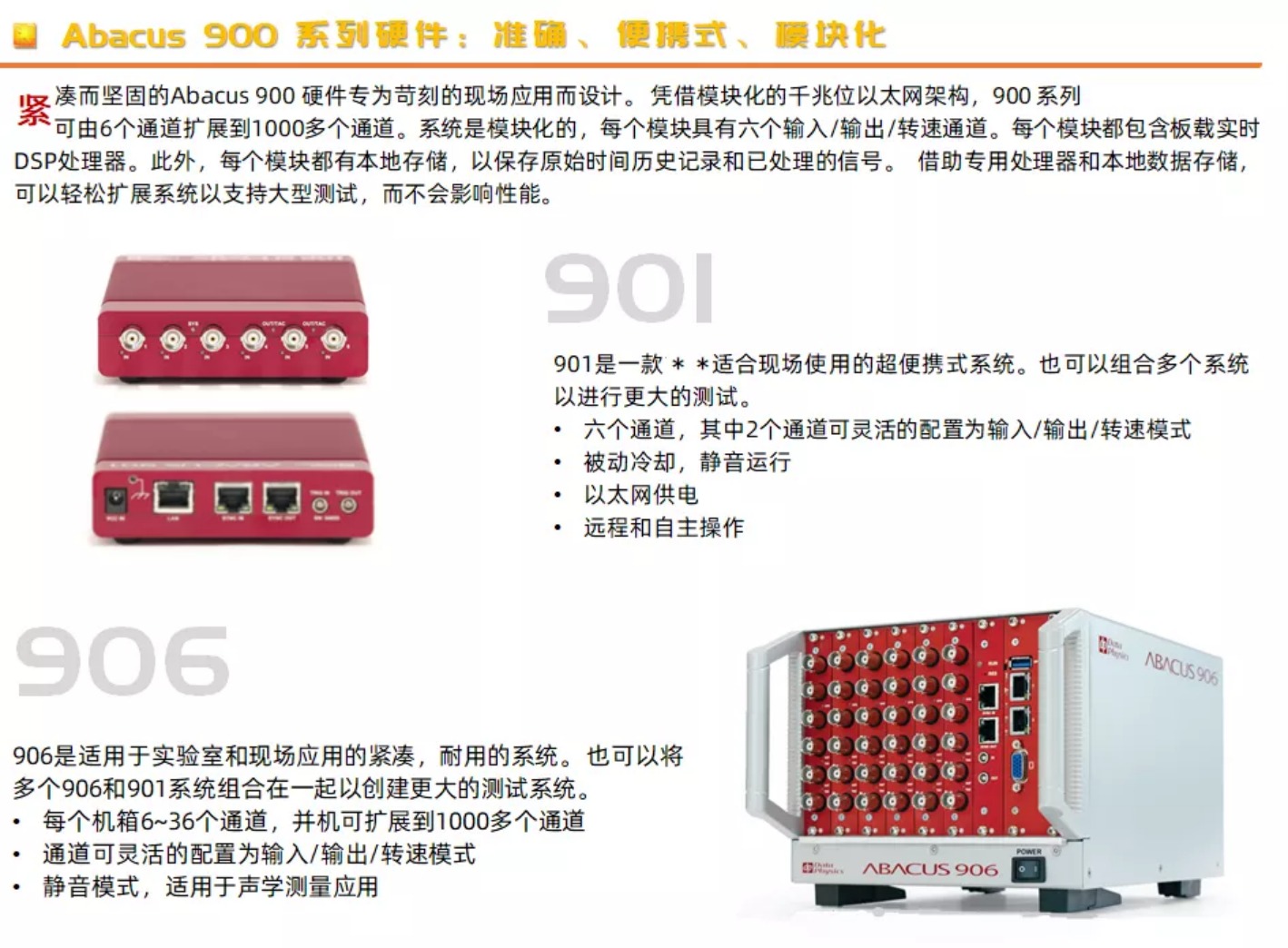

Abacus 900系列硬件:准确、便携、模块化

    900系列使用紧凑坚固的机箱，适合现场应用的场合。使用模块化的设计，结合千兆以太网连接，可扩展到上千个通道。系统采用模块化设计，每个单元有6个输入/输出通道，每一个单元包括独立的DSP处理器和本地存储空间，可保存原始记录和处理过的信号。通过使用本地处理器和本地数据存储，系统很容易实现大规模扩展而不影响整体测试性能。

900系列Abacus硬件概述

• 每个单元6个通道，其中4个专用输入通道，2个可配置通道，可配置为输入、输出或转速测量
• 系统可方便扩展到1000通道，组成大型测试
• 多个机箱可分布在100米间隔之间
• 在所有测试条件下，同步误差仍不超过40 ns
• 测试数据可储存在每个单元、电脑或独立的数据服务器上。

输入

• 24位 sigmadelta ADC,可达150dB动态范围
• 80 kHz无混叠带宽
• 高达216kHz 采样频率
• 通道与通道间相位精度在40kHz仍优于0.5度

输出

• 24位 sigmadelta DAC
• 高达216kHz 采样频率

转速输入

• 输入信号频率DC到500kHz
• 可编程门限、迟滞、闭锁、缩放、极性

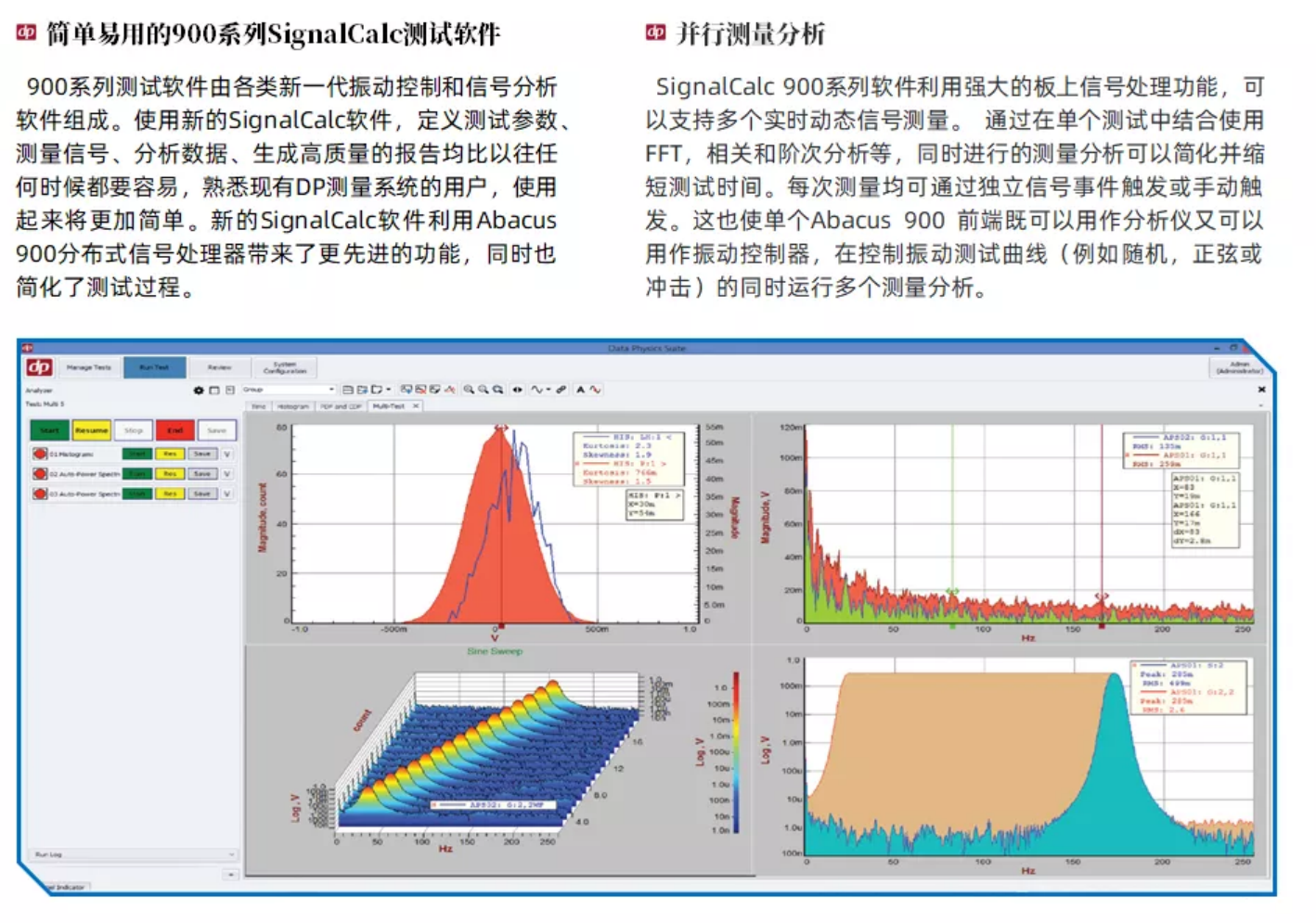

简单易用的900系列SignalCalc测试软件

      900系列测试软件由各类新一代信号分析模块组成。使用新的SignalCalc软件，定义测试参数、测量信号、分析数据、生成高质量的报告均比以往任何时候都要容易，熟悉现有DP测量系统的用户，使用起来将更加简单。新的SignalCalc软件利用Abacus 900分布式信号处理器带来了更先进的功能，同时也简化了测试过程。

并行测量分析

    SignalCalc 900系列软件提供了同时并行测量多种类型信号的选项。900系列高性能信号处理器具备多任务实时处理的能力。使用并行测量简化了测试过程，组合不同的测量内容在一个项目中，如FFT，实时倍频程，阶次跟踪，也可以大大缩短测试时间。每个测量选项都可以由单独的事件触发或手动触发启动。

信号数学运算

    通过将数学运算直接应用于测量信号，创建一个新的自定义虚拟信号通道。数学运算包括积分、微分、加法、减法、乘法、除法、矩阵运算、滤波器（低通，高通和带通）、傅里叶变换和傅里叶反变换。

可编程信号发生器

    每个输出通道都可以被配置为一个独立的信号源。除了内置的标准波形，用户也可以创建自定义输出波形，设置波形组合类型，循环和输出顺序。记录的时间历史数据和实时通道数据也可以作为信号源直接输出。

项目数据库

     900系列软件构建在一个关联数据库上，使用该数据库保存、管理和回调测试数据，比以往任何时候都要容易。SignalCalc将所有的测试数据存放在一个公共数据库中，也大大方便您比较分析各种类型的测试结果。

与现有的DP分析仪数据兼容

    900系列动态信号分析仪与DP现有的采集分析仪如 ACE（Quattro）, Mobilyzer和Savant 实现数据兼容 , 方便分析比较现有系统和新系统的测试结果 , 甚至您用现有系统实时记录的长时间数据也可以导入到新的900系统中进行回放分析，允许您利用新系统的高级信号处理功能重新分析记录数据。

模块化、通用、可扩展性

    900系列分析仪采用分布式数据架构,内置Abacus硬件平台支持各种高性能的组合模式。单个模块通过千兆以太网连接,可以扩展到上千个通道。多个901和906可以合并成一个单一的系统,共享时钟信号保证各个点之间的同步测量。同步相位精度在40KHz仍然优于0.5度,

900系列网络连接具有通用性，使用现有的实验室网络就可以直接连接,各个机箱可以按100米间隔分布。使用分布式的信号处理和数据存储功能，系统不需要中央集成化的处理控制。客户端电脑甚至可以断开与系统的连接而不中断整体测试。
