SignalStar Vector(DP760) 美国Data Physics(迪飞 DP)进口32通道振动控制器,MIMO多输入多输出,多振动台,并机控制,多通道控制,大型结构振动控制,正弦,随机

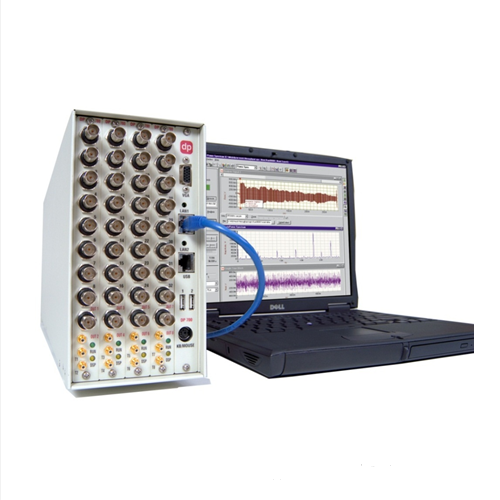

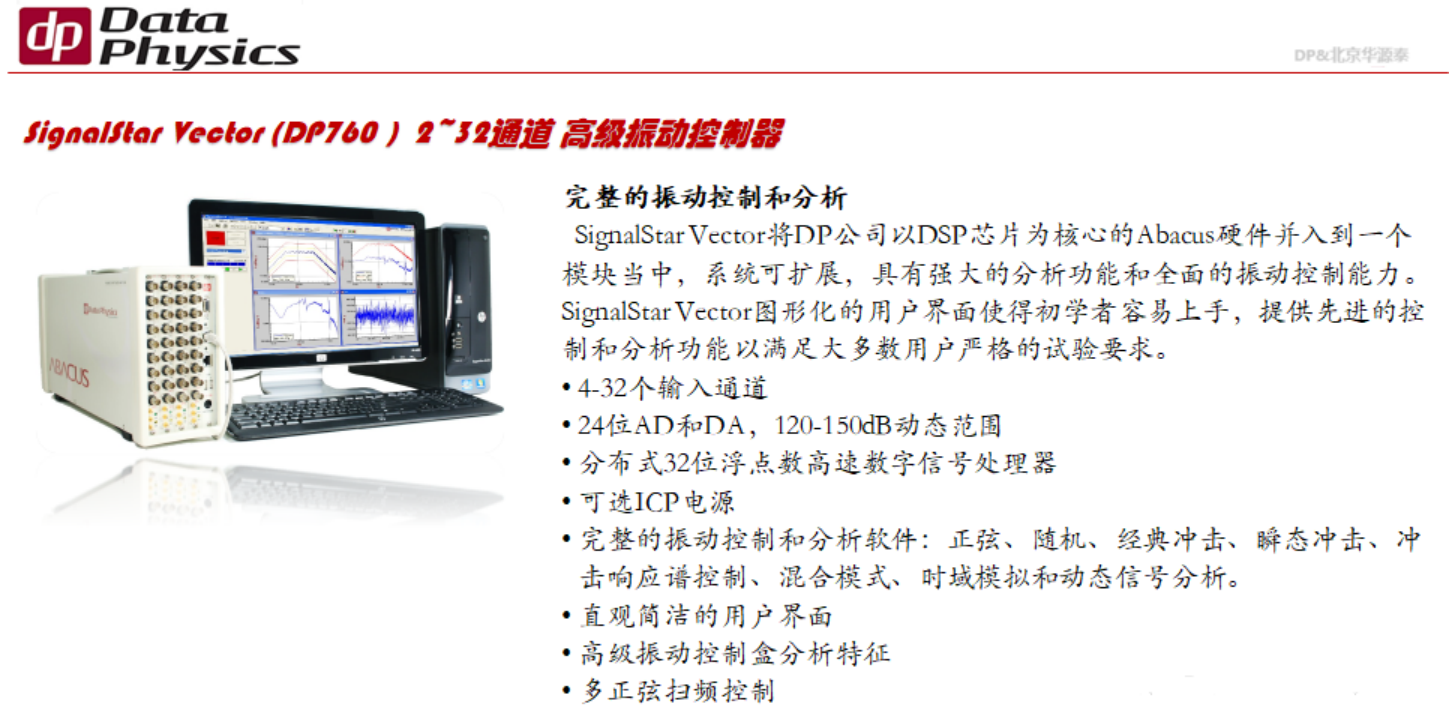

SignalStar Vector (DP760 )   2~32通道 高级振动控制器

完整的振动控制和分析

SignalStar Vector将DP公司以DSP芯片为核心的Abacus硬件并入到一个模块当中，系统可扩展，具有强大的分析功能和全面的振动控制能力。SignalStar Vector图形化的用户界面使得初学者容易上手，提供先进的控制和分析功能以满足大多数用户严格的试验要求。

4-32个输入通道

24位AD和DA，120-150dB动态范围

分布式32位浮点数高速数字信号处理器

可选ICP电源

完整的振动控制和分析软件：正弦、随机、经典冲击、瞬态冲击、冲击响应谱控制、混合模式、时域模拟和动态信号分析。

直观简洁的用户界面

高级振动控制盒分析特征

多正弦扫频控制

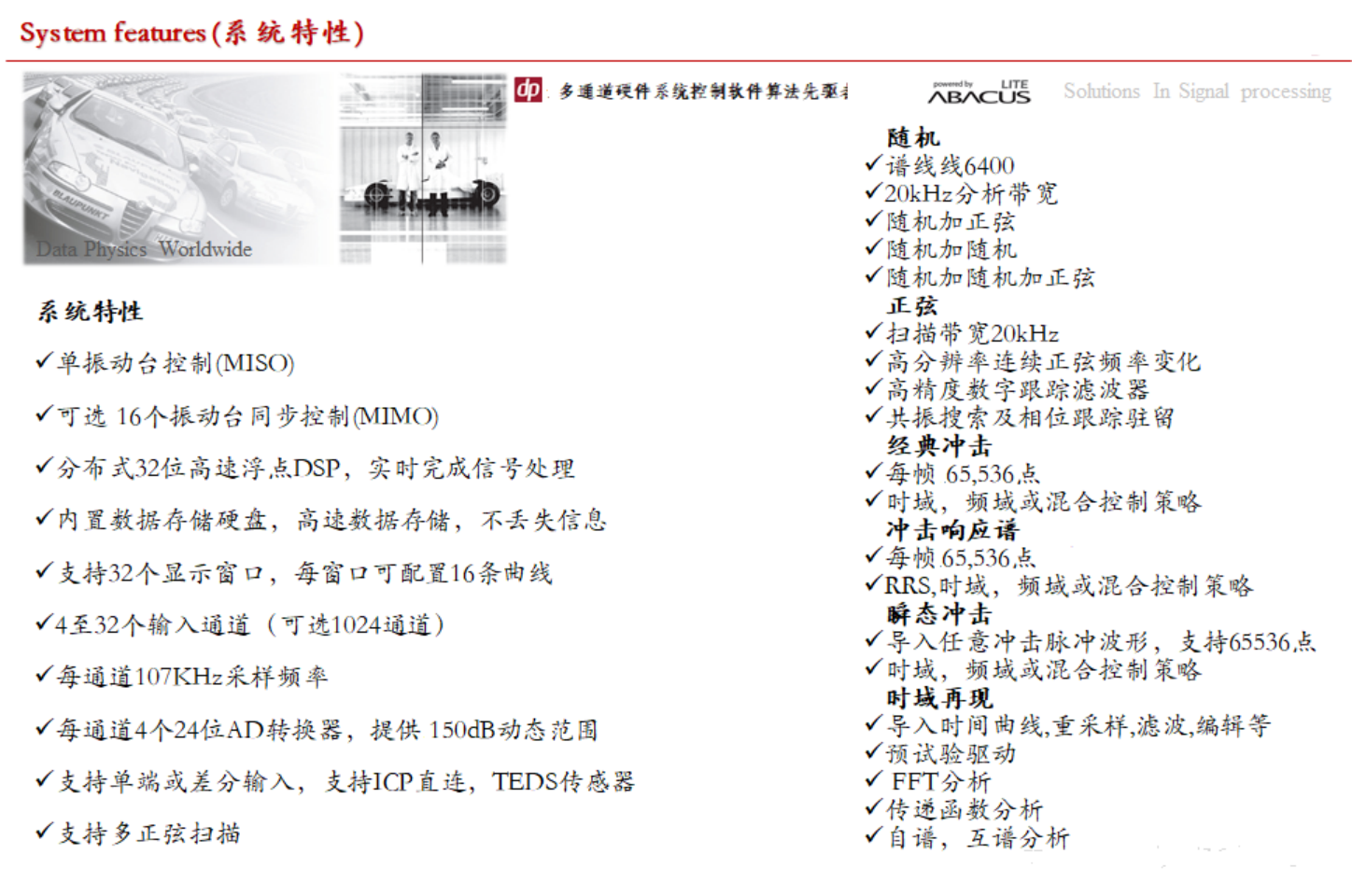

System features (系统特性)

单振动台控制(MISO)

可选16个振动台同步控制(MIMO)

分布式32位高速浮点DSP，实时完成信号处理

内置数据存储硬盘，高速数据存储，不丢失信息

支持32个显示窗口，每窗口可配置16条曲线

4至32个输入通道（可选1024通道）

每通道107KHz采样频率

每通道4个24位AD转换器，提供150dB动态范围

支持单端或差分输入，支持ICP直连，TEDS传感器

支持多正弦扫描

随机

谱线线6400

20kHz分析带宽

随机加正弦

随机加随机

随机加随机加正弦

正弦

扫描带宽20kHz

高分辨率连续正弦频率变化

高精度数字跟踪滤波器

共振搜索及相位跟踪驻留

经典冲击

每帧65,536点

时域，频域或混合控制策略

冲击响应谱

每帧65,536点

RRS,时域，频域或混合控制策略

瞬态冲击

导入任意冲击脉冲波形，支持65536点

时域，频域或混合控制策略

时域再现

导入时间曲线,重采样,滤波,编辑等

预试验驱动

FFT分析

传递函数分析

自谱，互谱分析

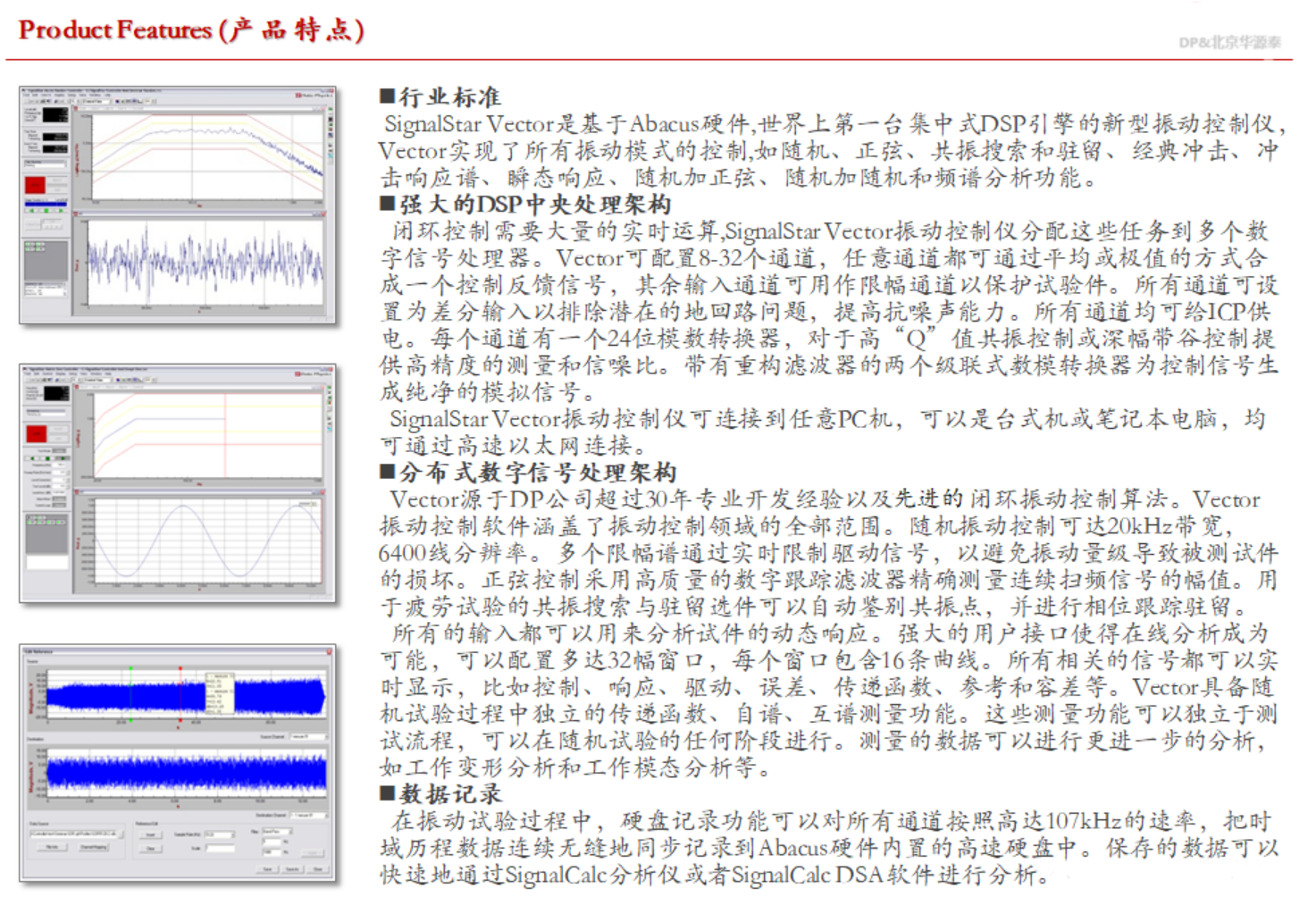

Product Features (产品特点)

行业标准

SignalStar Vector是基于Abacus硬件,世界上**台集中式DSP引擎的新型振动控制仪，Vector实现了所有振动模式的控制,如随机、正弦、共振搜索和驻留、经典冲击、冲击响应谱、瞬态响应、随机加正弦、随机加随机和频谱分析功能。

强大的DSP中央处理架构

闭环控制需要大量的实时运算,SignalStar Vector振动控制仪分配这些任务到多个数字信号处理器。Vector可配置8-32个通道，任意通道都可通过平均或极值的方式合成一个控制反馈信号，其余输入通道可用作限幅通道以保护试验件。所有通道可设置为差分输入以排除潜在的地回路问题，提高抗噪声能力。所有通道均可给ICP供电。每个通道有一个24位模数转换器，对于高“Q”值共振控制或深幅带谷控制提供高精度的测量和信噪比。带有重构滤波器的两个级联式数模转换器为控制信号生成纯净的模拟信号。

SignalStar Vector振动控制仪可连接到任意PC机，可以是台式机或笔记本电脑，均可通过高速以太网连接。

分布式数字信号处理架构

Vector源于DP公司超过30年专业开发经验以及先进的闭环振动控制算法。Vector振动控制软件涵盖了振动控制领域的全部范围。随机振动控制可达20kHz带宽，6400线分辨率。多个限幅谱通过实时限制驱动信号，以避免振动量级导致被测试件的损坏。正弦控制采用高质量的数字跟踪滤波器精确测量连续扫频信号的幅值。用于疲劳试验的共振搜索与驻留选件可以自动鉴别共振点，并进行相位跟踪驻留。

所有的输入都可以用来分析试件的动态响应。强大的用户接口使得在线分析成为可能，可以配置多达32幅窗口，每个窗口包含16条曲线。所有相关的信号都可以实时显示，比如控制、响应、驱动、误差、传递函数、参考和容差等。Vector具备随机试验过程中独立的传递函数、自谱、互谱测量功能。这些测量功能可以独立于测试流程，可以在随机试验的任何阶段进行。测量的数据可以进行更进一步的分析，如工作变形分析和工作模态分析等。

数据记录

在振动试验过程中，硬盘记录功能可以对所有通道按照高达107kHz的速率，把时域历程数据连续无缝地同步记录到Abacus硬件内置的高速硬盘中。保存的数据可以快速地通过SignalCalc分析仪或者SignalCalc DSA软件进行分析。

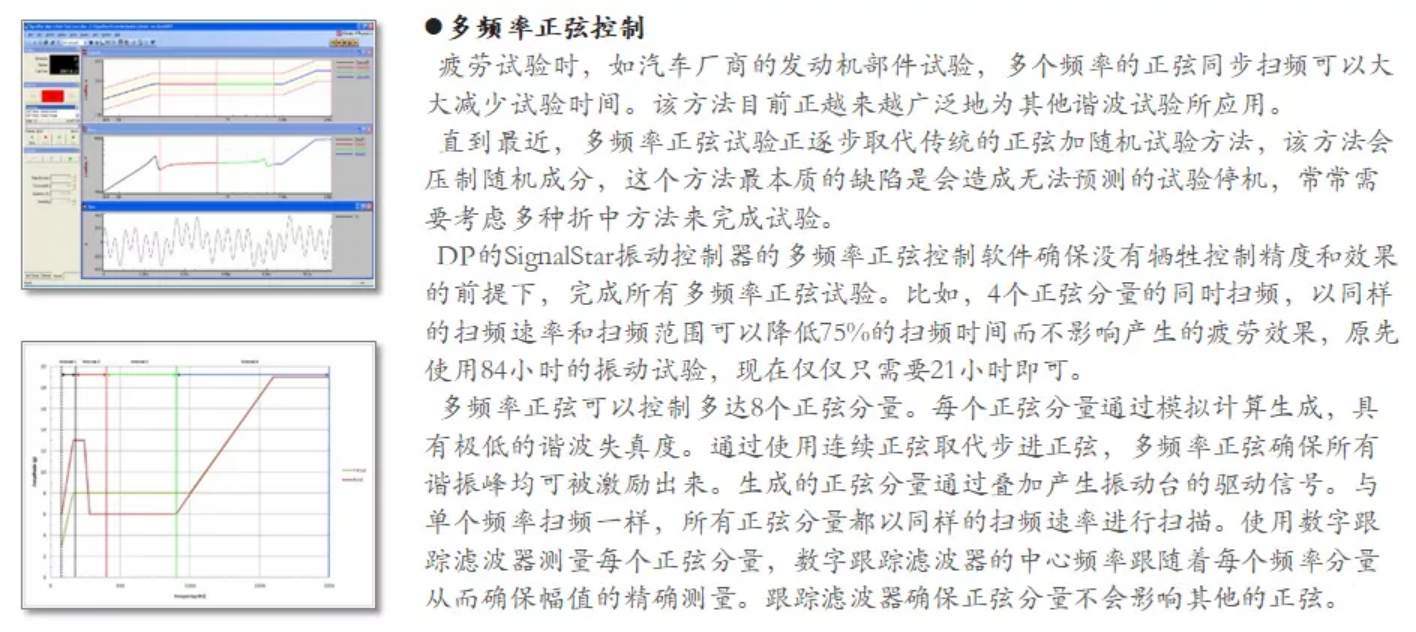

多频率正弦控制

疲劳试验时，如汽车厂商的发动机部件试验，多个频率的正弦同步扫频可以大大减少试验时间。该方法目前正越来越广泛地为其他谐波试验所应用。

直到最近，多频率正弦试验正逐步取代传统的正弦加随机试验方法，该方法会压制随机成分，这个方法最本质的缺陷是会造成无法预测的试验停机，常常需要考虑多种折中方法来完成试验。

DP的SignalStar振动控制器的多频率正弦控制软件确保没有牺牲控制精度和效果的前提下，完成所有多频率正弦试验。比如，4个正弦分量的同时扫频，以同样的扫频速率和扫频范围可以降低75%的扫频时间而不影响产生的疲劳效果，原先使用84小时的振动试验，现在仅仅只需要21小时即可。

多频率正弦可以控制多达8个正弦分量。每个正弦分量通过模拟计算生成，具有极低的谐波失真度。通过使用连续正弦取代步进正弦，多频率正弦确保所有谐振峰均可被激励出来。生成的正弦分量通过叠加产生振动台的驱动信号。与单个频率扫频一样，所有正弦分量都以同样的扫频速率进行扫描。使用数字跟踪滤波器测量每个正弦分量，数字跟踪滤波器的中心频率跟随着每个频率分量从而确保幅值的精确测量。跟踪滤波器确保正弦分量不会影响其他的正弦。

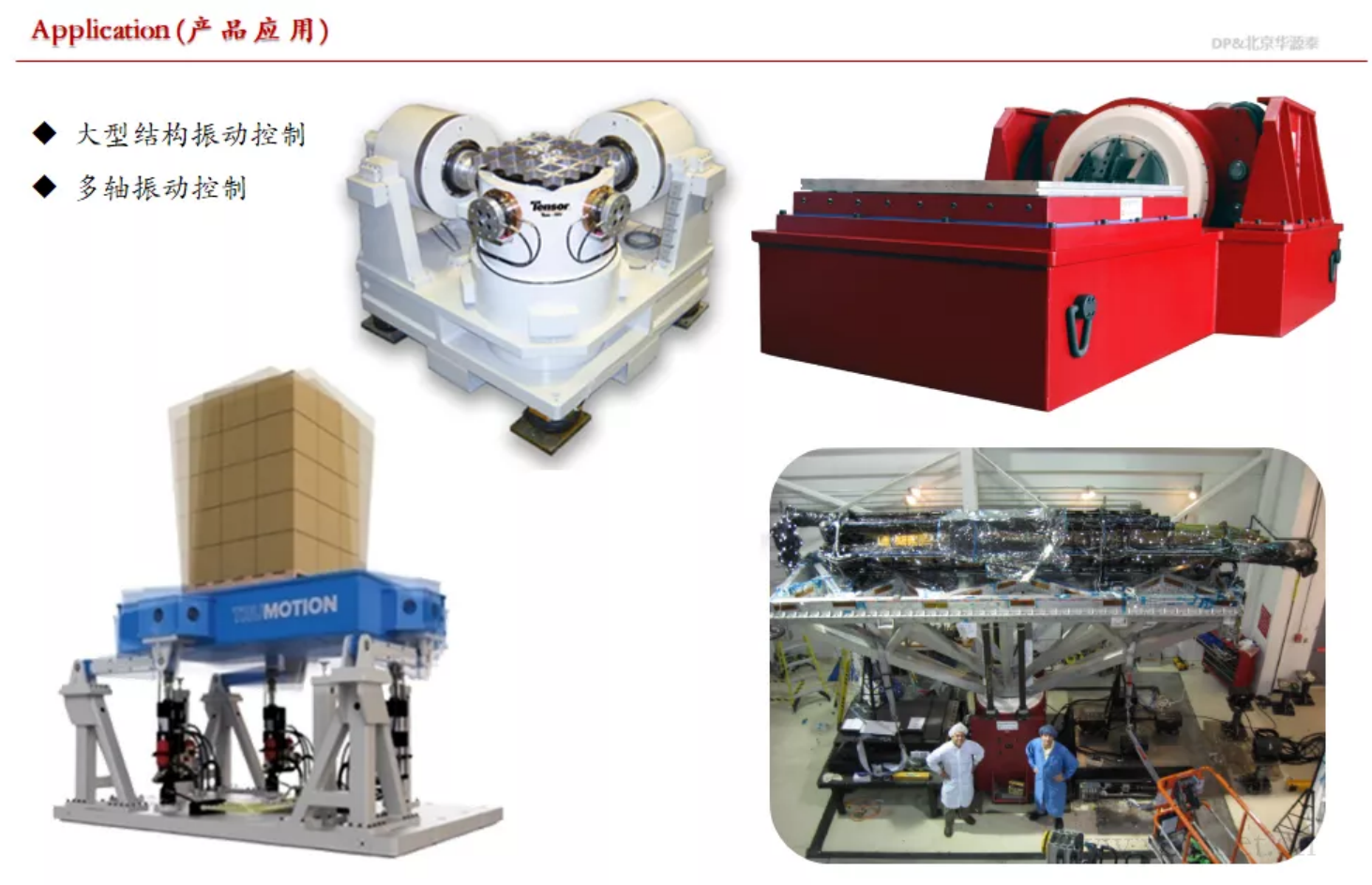

Application (产品应用)

大型结构振动控制

多轴振动控制

备注:

1.美国DataPhysics(美国迪飞公司,简称美国DP),是美国NVT集团旗下品牌,NVT旗下知名品牌还有美国Team

2.美国菱(Ling Electronics),ACG dynamics,英国Gearing & Watson 均为行业早期振动台知名品牌,2005年已被DP收购
